Hoe installeer ik de Design LED-verlichting onder de sauna bankjes met houtgestookte saunakachel?

Stap 1: Bevestig de LED-strip

Schroef de LED-strip vast onder de bankjes met de bijgeleverde beugeltjes. Zorg ervoor dat de strip goed vastzit en mooi recht is geplaatst. Leid de kabels netjes naar achteren, door een gat naar buiten richting de centrale aansluitdoos.

Stap 2: Strip de kabels

Strip vervolgens alle kabels van de LED-verlichting, schakelaar en stekker. Gebruik hiervoor een kabelstripper of een scherp mesje. Strip zo'n 1 cm van de isolatie zodat de koperdraden goed zichtbaar zijn.

Stap 3: Kabelverbinder aansluiten

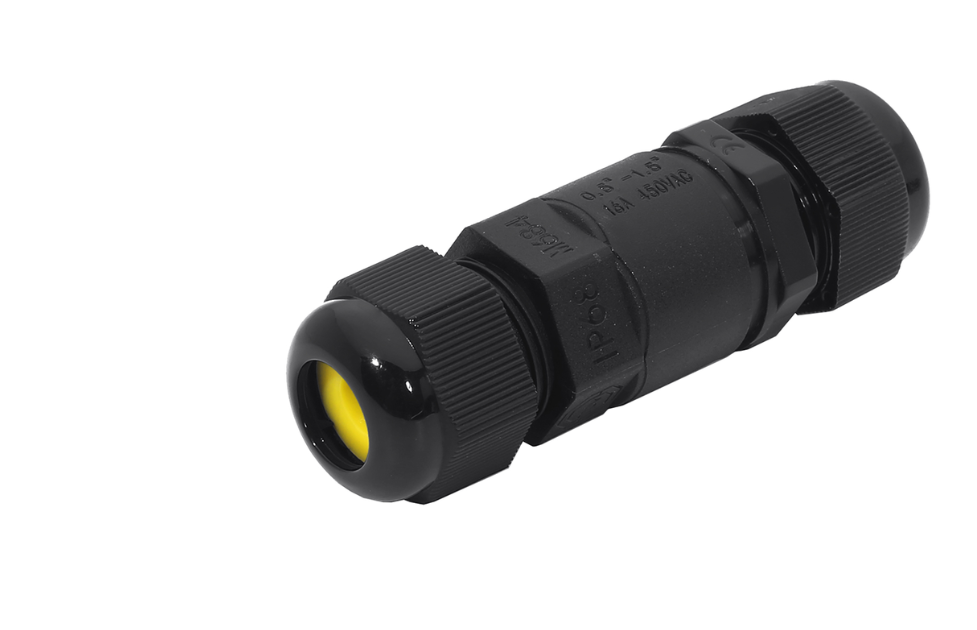

Knip de stekker van het transformator-kabeltje af. Bevestig vervolgens de kabelverbinder (zoals op de afbeelding) aan het uiteinde van het kabeltje. Verbind deze met de bijgeleverde siliconen kabel. Leid daarna de siliconen kabel naar buiten richting de lasdoos. In het lasdoosje verbind je alles met elkaar.

Stap 4: Maak de aansluitingen met WAGO-klemmen

Gebruik WAGO-klemmen om de juiste verbindingen te maken:

- Bruine draad van de LED-strip -> Bruine draad van de stekker

- Blauwe draad van de LED-strip -> Bruine draad van de schakelaar

- Blauwe draad van de schakelaar -> Blauwe draad van de stekker

Let op: dubbelcheck altijd de kleuren voordat je de verbinding maakt.

Stap 5: Netjes afwerken

Werk de bekabeling netjes weg met kabelklemmen of -goten. Zorg ervoor dat alles goed vastzit, veilig aangesloten is en de kabels niet in contact komen met hete oppervlakken. Steek de stekker in het stopcontact en zet de schakelaar aan. Brandt de LED-strip? Dan is de installatie gelukt!
