Wie installiere ich die Design LED-Beleuchtung unter den Saunabänken mit einem holzbefeuerten Saunaofen?

Schritt 1: Bringen Sie den LED-Streifen an

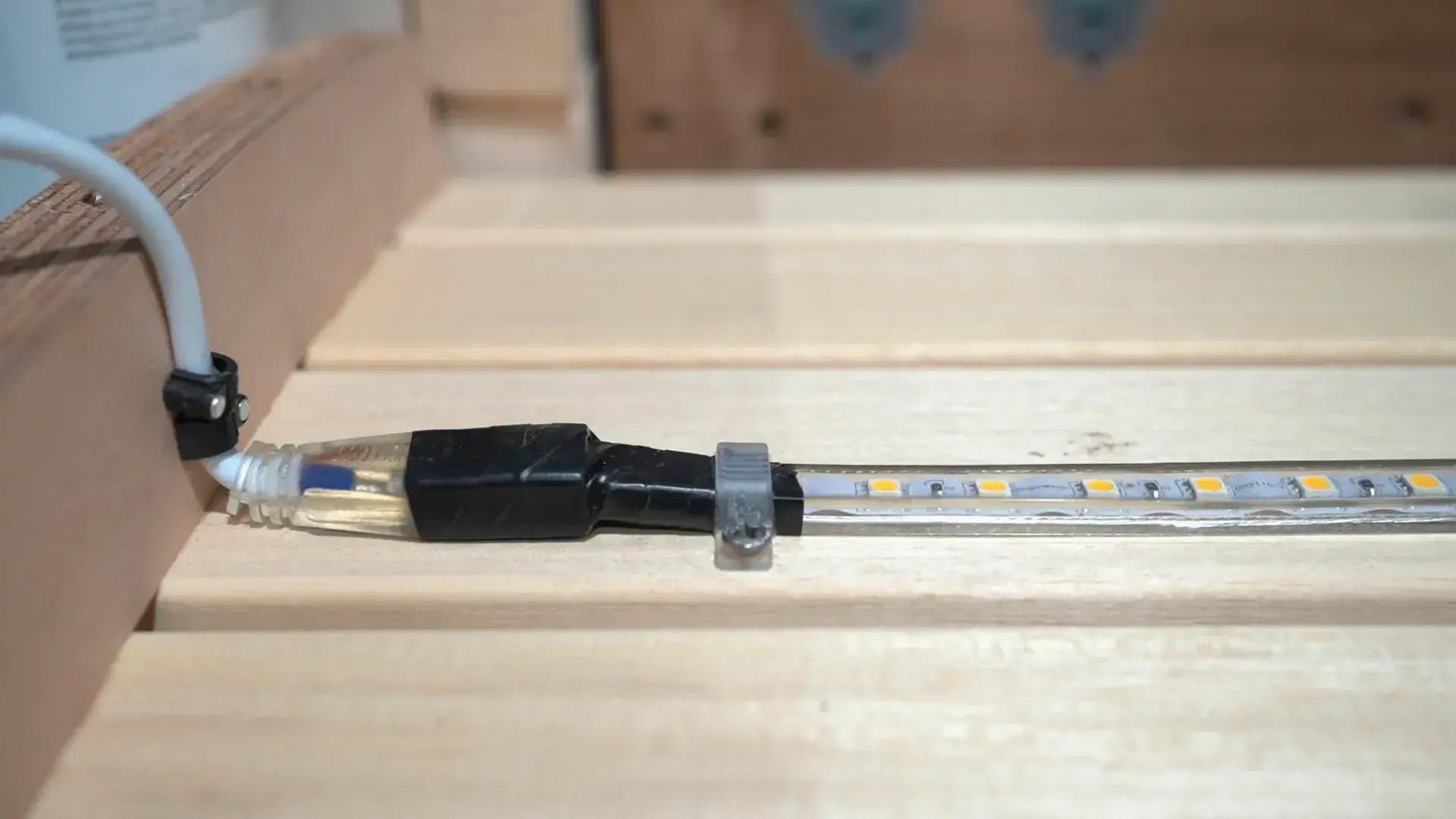

Schrauben Sie den LED-Streifen mit den mitgelieferten Halterungen unter die Bänke. Stellen Sie sicher, dass der Streifen fest sitzt und schön gerade platziert ist. Verlegen Sie die Kabel sauber nach hinten, durch ein Loch nach außen in Richtung der zentralen Anschlussdose.

Schritt 2: Kabel abziehen

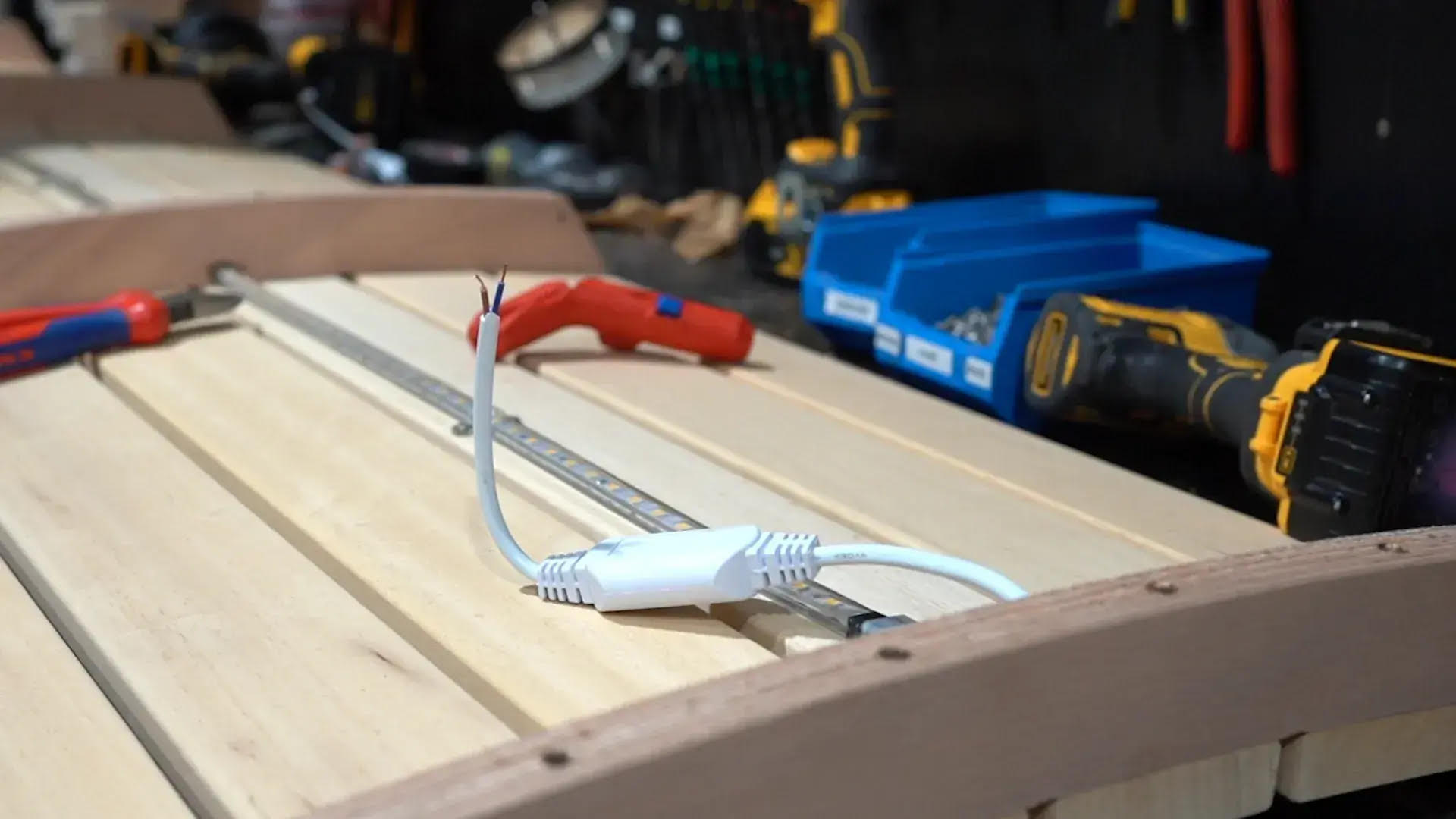

Ziehen Sie dann alle Kabel von den LED-Leuchten, dem Schalter und dem Stecker ab. Verwenden Sie dazu einen Kabelabisolierer oder eine scharfe Klinge. Etwa 1 cm von der Isolierung entfernt abziehen, damit die Kupferdrähte gut sichtbar sind.

Schritt 3: Den Kabelstecker anschließen

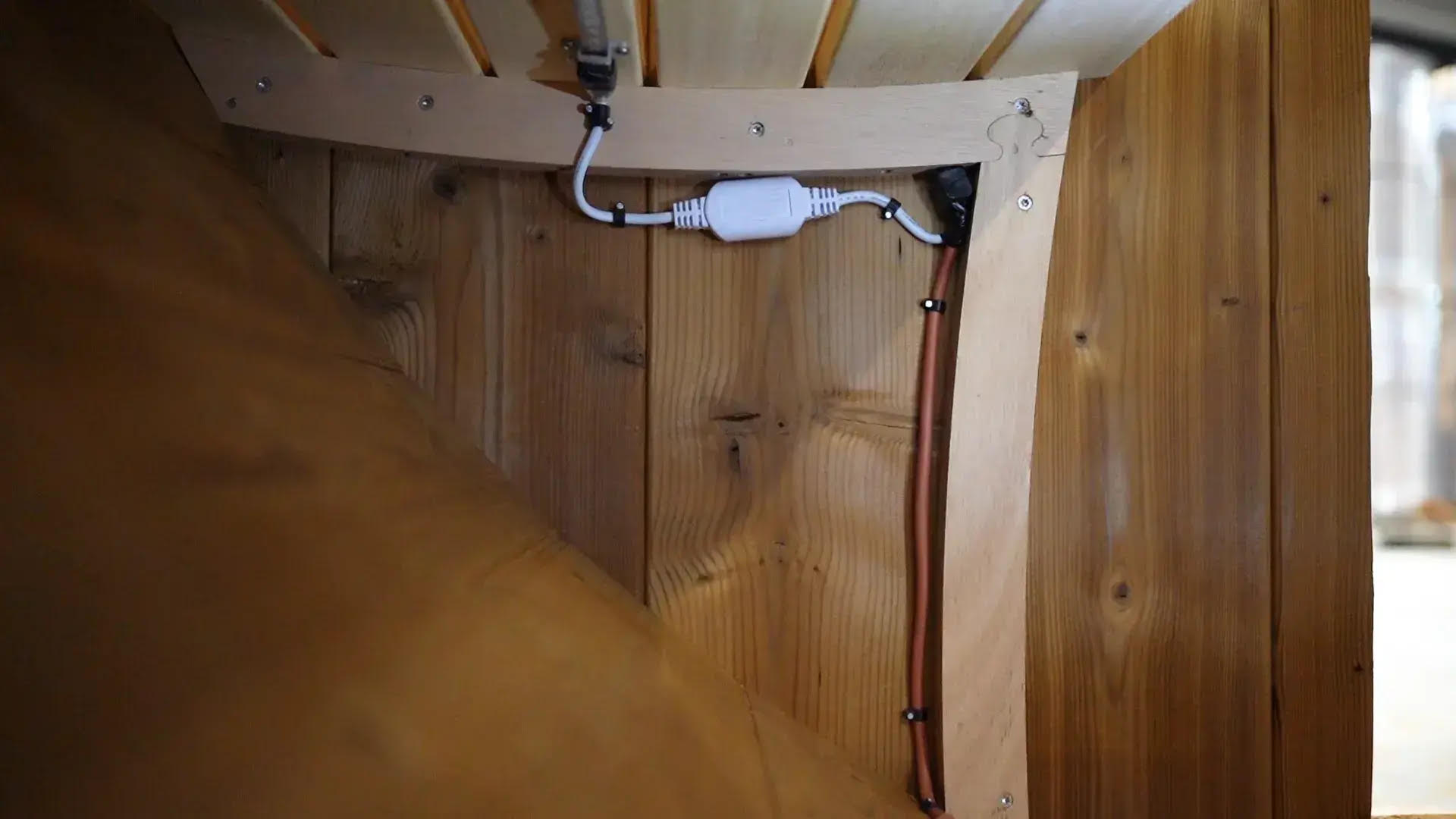

Schneiden Sie das Transformatorkabel ab. Befestigen Sie dann den Kabelstecker (wie in der Abbildung gezeigt) am Ende des Kabels. Verbinden Sie es mit dem mitgelieferten Silikonkabel. Führen Sie dann das Silikonkabel zur Anschlussdose heraus. In der Anschlussdose können Sie alles miteinander verbinden.

Schritt 4: Verbindungen mit WAGO-Klemmen herstellen

Verwenden Sie WAGO-Klemmen, um die richtigen Verbindungen herzustellen:

- Braunes Kabel vom LED-Streifen -> Braunes Kabel vom Stecker

- Blaues Kabel vom LED-Streifen -> Braunes Kabel vom Schalter

- Blaues Kabel vom Schalter -> Blaues Kabel vom Stecker

Hinweis: Überprüfen Sie vor dem Anschließen immer die Farben.

Schritt 5: Ordentlich fertig stellen

Reinigen Sie die Verkabelung mit Kabelclips oder Kanälen. Stellen Sie sicher, dass alles sicher und fest angeschlossen ist und dass die Kabel nicht mit heißen Oberflächen in Berührung kommen. Stecken Sie es in die Steckdose und schalten Sie den Schalter ein. Leuchtet der LED-Streifen? Dann war die Installation erfolgreich!
