Hoe sluit ik het Balboa CMS aan?

Met de Balboa ControlMySpa Wifi module bedien je jouw hottub eenvoudig op afstand via een app op je smartphone of tablet. Of je nu thuis bent of onderweg, jij hebt altijd volledige controle. Zo is jouw hottub precies op temperatuur wanneer jij wilt ontspannen.

1. Wat zit er in de doos?

• Internetkabel voor modem
• Splitter voor in Balboa pack
• Kastje voor in de hottub
• Kastje voor in huis
• Adapters voor stopcontacten in het buitenland.

2. Het systeem op de hottub plaatsen

Stap 1. Stroom uitschakelen

Zorg dat de hottub volledig van de stroom af is voordat je begint.
Dit voorkomt schade en is belangrijk voor je veiligheid.

Stap 2. Toegang tot de hottub openen

• Kijk in de kuip naar de twee grijze aanzuigingen en verwijder een aantal houten latten hier tussen.
• Zoek de besturingskast van het Balboa verwarmingssysteem

Stap 3. Besturingskast openen

• Draai de schroeven los
• Open de behuizing voorzichtig
• Je ziet nu de printplaat (PCB)

Stap 4. Kabel aansluiten op de printplaat

• Zoek de juiste aansluiting (zie de afbeelding)
• Sluit de meegeleverde kabel aan op de juiste poort
• Zorg dat de stekker goed vast zit

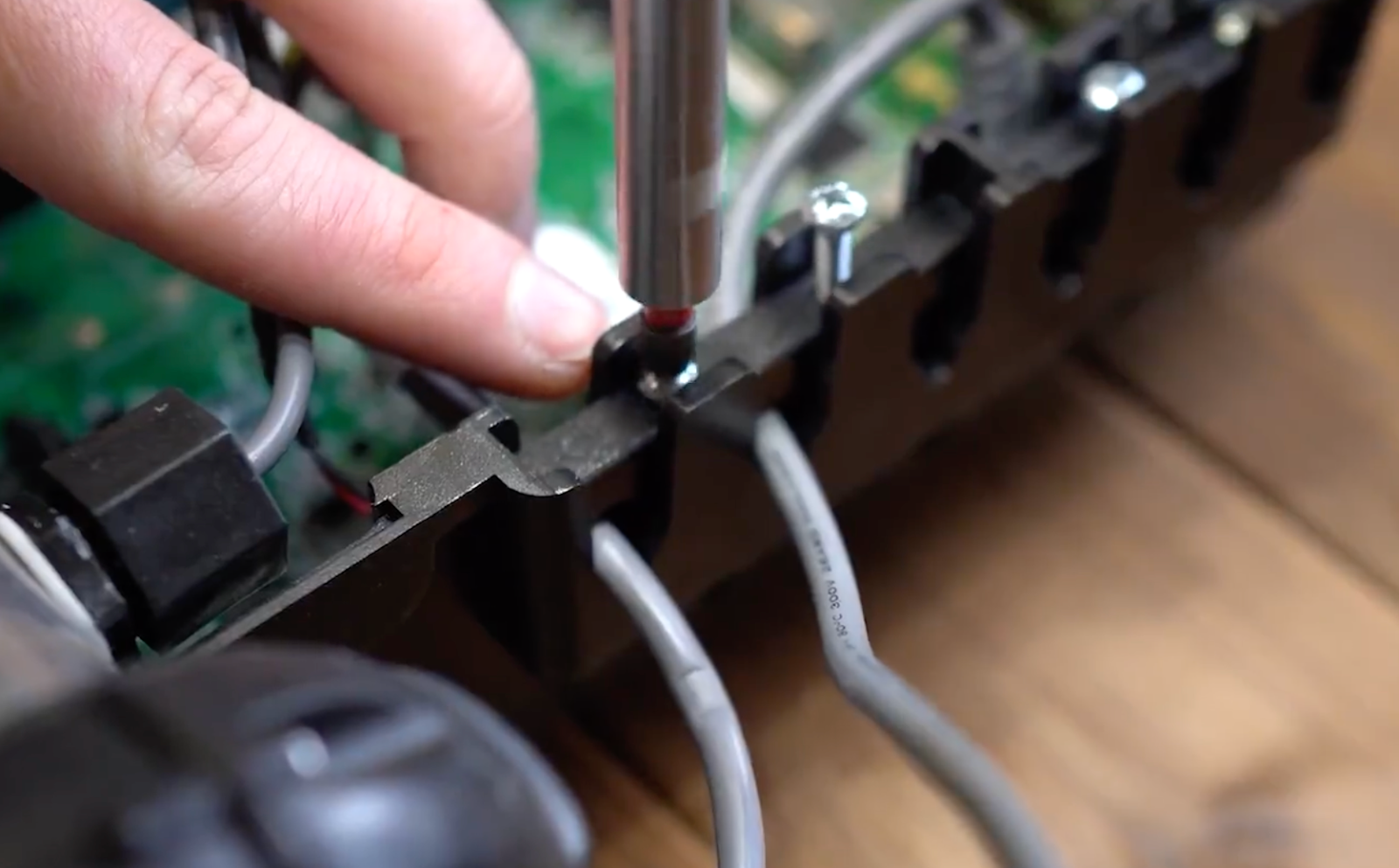

Stap 5. Kabel netjes geleiden

• Leid de kabel via de daarvoor bedoelde opening naar buiten
• Zorg dat de kabel niet klem komt te zitten bij het sluiten
• Schroef het hiervoor bestemde kapje erop

Stap 6. Behuizing sluiten

• Plaats de kap terug op de besturingskast
• Schroef alles weer stevig vast

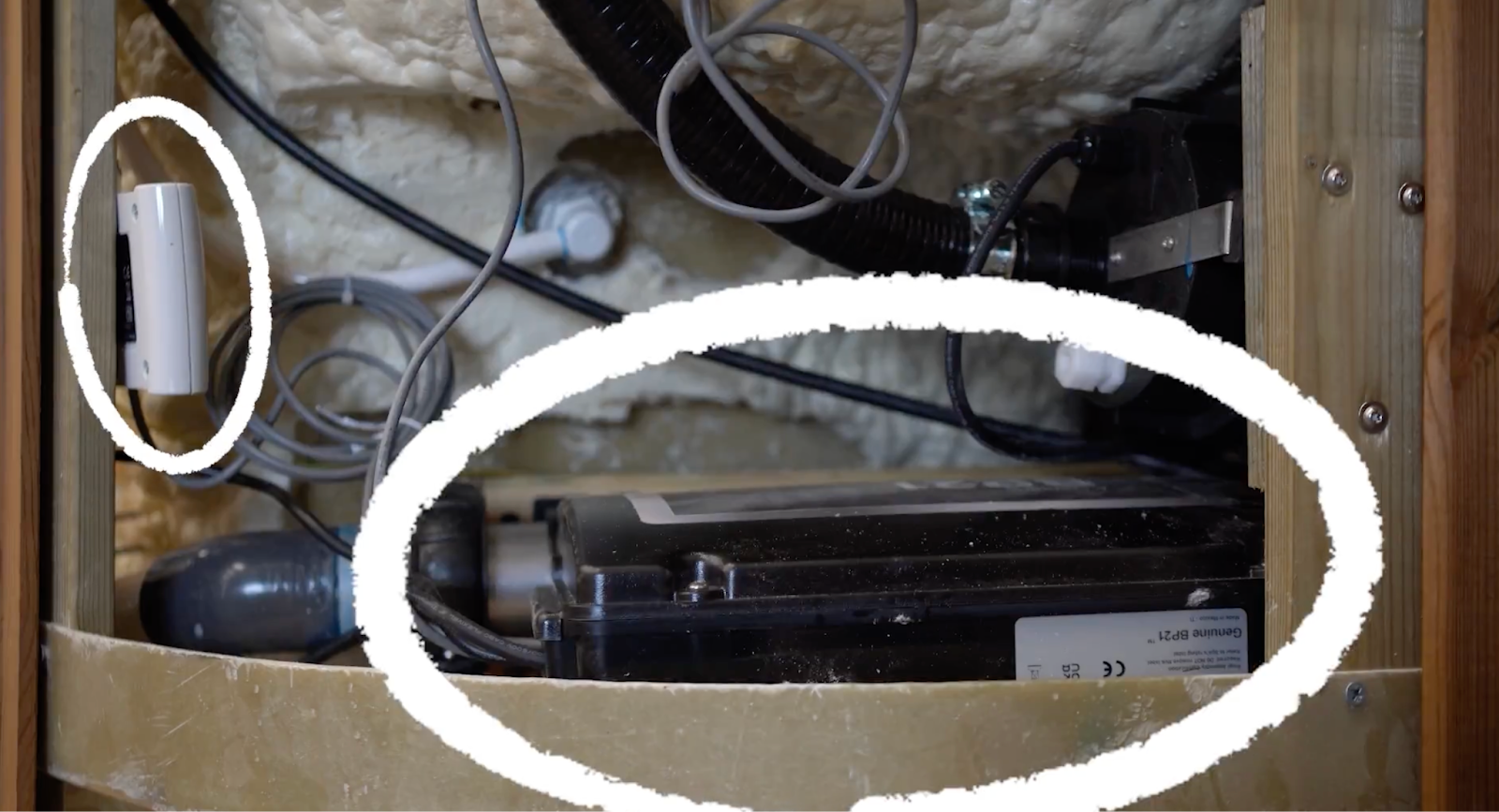

Stap 7. WiFi module plaatsen

• Plaats de GATEWAY ULTRA / WiFi module in de hottub-behuizing
• Je kunt hem gemakkelijk met een schroef bevestigen in de lat. Monteer de module in ieder geval op een droge plek, dichtbij de control box en zorg dat deze niet los ligt

Stap 8. Kabel verbinden met de module

• Sluit de kabel aan op de WiFi / GATEWAY ULTRA module
• Controleer of alles stevig vast zit
• Schakel de stroom weer in

Stap 9. Controle

Controleer of de module correct werkt via de LED-indicator:

• Knipperend of brandend licht geeft de status aan

LED-statusoverzicht

Dit overzicht geldt voor de GATEWAY ULTRA modules in huis en bij de hottub.

🔴 Rood, continu

De GATEWAY ULTRA en de hottub zijn niet verbonden.

🔴 Rood, knipperend

De GATEWAY ULTRA modules in huis en bij de hottub zijn verbonden, maar er is geen verbinding met de hottub-controller.

🔵 Blauw, knipperend

Er wordt een software-update uitgevoerd. Trek de stekker niet uit het stopcontact.

🟢 Groen, knipperend

De RF-verbinding tussen de CMS GATEWAY ULTRA hottub en de thuisunit is actief, maar er is geen internetverbinding.

🟢 Groen, continu

De hottub is succesvol verbonden met internet. Er zijn geen fouten.

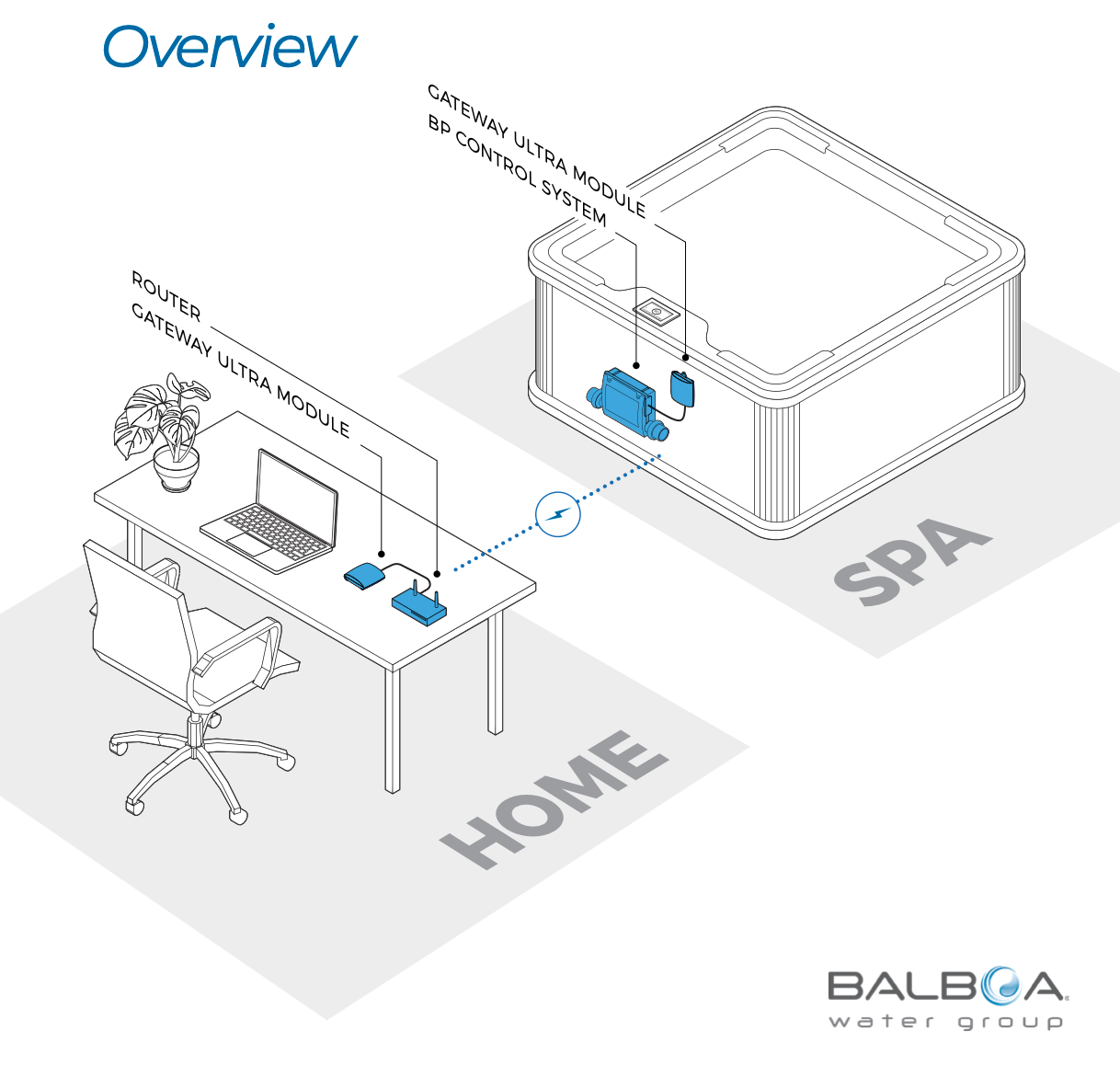

3. Het systeem in huis plaatsen

Stap 1

Sluit de meegeleverde ethernetkabel aan op de router in huis (A).

Stap 2

Sluit het andere uiteinde van de ethernetkabel aan op de GATEWAY ULTRA module (B).

Stap 3

Sluit de meegeleverde stroomkabel aan op de GATEWAY ULTRA module (C).

Stap 4

Steek het andere uiteinde van de stroomkabel in het stopcontact (D).

LED-statusoverzicht (E)

Dit overzicht geldt voor de GATEWAY ULTRA modules in huis en bij de hottub.

🔴 Rood, continu

De GATEWAY ULTRA en de hottub zijn niet verbonden.

🔴 Rood, knipperend

De GATEWAY ULTRA modules in huis en bij de hottub zijn verbonden, maar er is geen verbinding met de hottub-controller.

🔵 Blauw, knipperend

Er wordt een software-update uitgevoerd. Trek de stekker niet uit het stopcontact.

🟢 Groen, knipperend

De RF-verbinding tussen de CMS GATEWAY ULTRA hottub en de thuisunit is actief, maar er is geen internetverbinding.

🟢 Groen, continu

De hottub is succesvol verbonden met internet. Er zijn geen fouten.

‍

‍

4. De app installeren en gebruiken

• Ga naar de appstore en download de app

  Voor iPhone of iPad (iOS/Apple)
  Zoek in de Apple App Store naar “controlmyspa” of gebruik deze link: https://goo.gl/j31t1V

  Voor Android telefoons en tablets
  Zoek in de Google Play Store naar “controlmyspa” of gebruik deze link: https://goo.gl/CG4Yci

• Voer de CMS code in (deze staat op de doos):
  Nederland: WVX-94476
  België: WVX-91703
  Deutschland: WVX-35449
  France: WVX-76623
  Other countries: WVX-70613

Let op: Als de hottub voor de eerste keer (nadat het CMS is aangesloten) aangezet wordt, heb je 20 minuten om de app te downloaden en de module te koppelen. Doe je dit na die 20 minuten en dus op een later moment, is het van belang om dan de elektrische verwarming uit te schakelen en even een minuut uit te laten. Hierna kun je de verwarming weer inschakelen en beginnen met het koppelen. Je hebt dan weer 20 minuten.

Bekijk de uitleg voor het installeren van de app hier.

Hier vind je de gebruiksaanwijzing met installatie uitleg van Balboa zelf.
